铰链补偿器
名称:

铰链补偿器

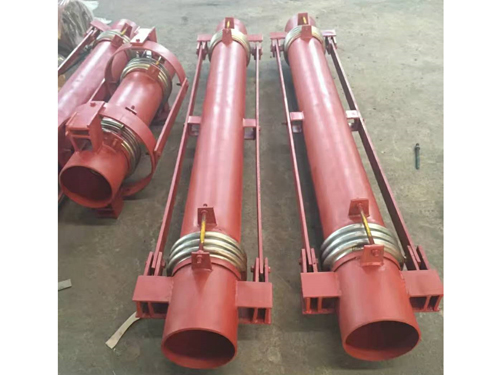

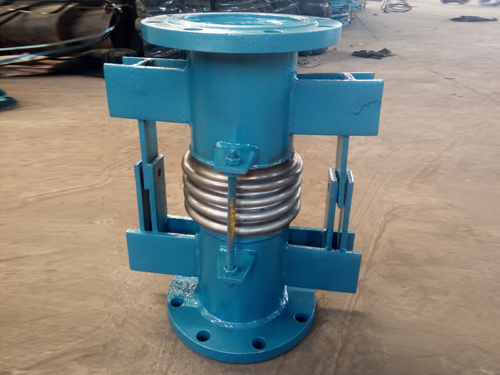

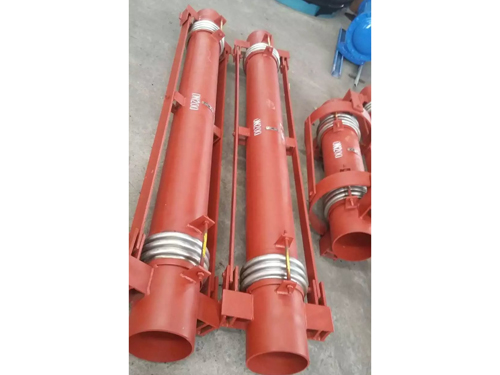

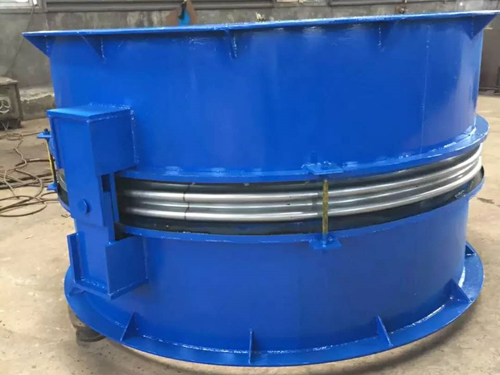

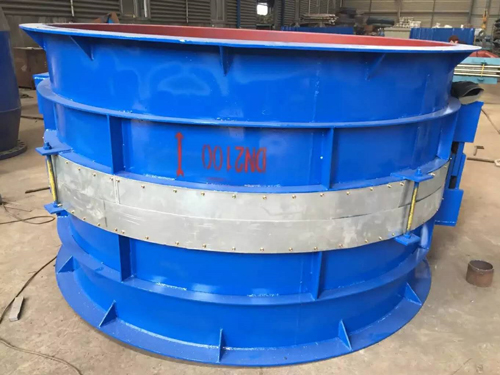

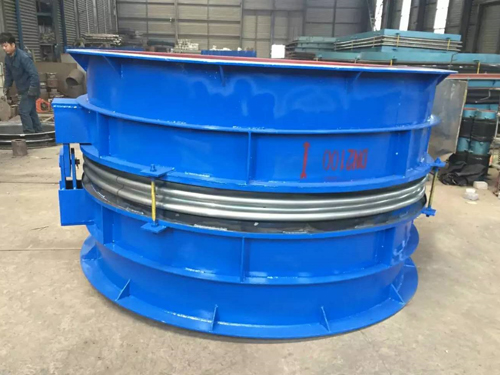

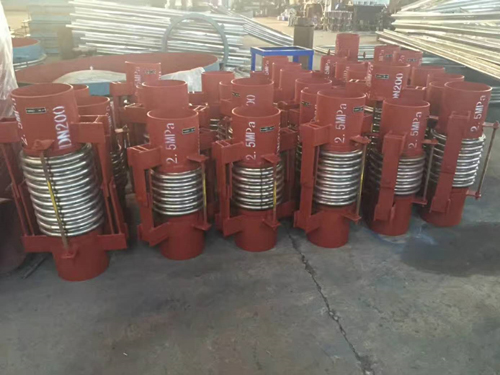

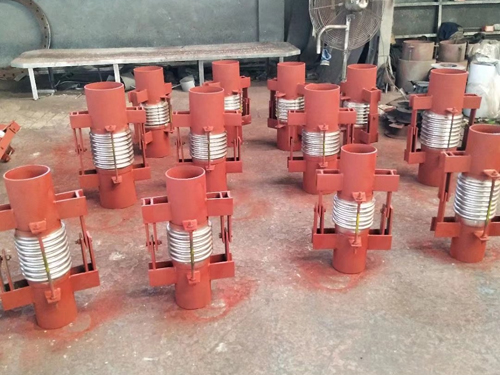

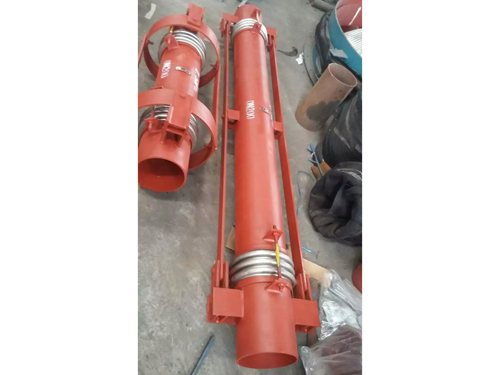

描述:铰链补偿器用于电厂锅炉送粉管道,吸收锅炉炉膛向下热膨胀和炉膛的横向膨胀及送粉管道的热位移。本补偿器能吸收任意方向的位移。
订购热线:13623175966
产品描述:













铰链补偿器用于电厂锅炉送粉管道,吸收锅炉炉膛向下热膨胀和炉膛的横向膨胀及送粉管道的热位移。本补偿器能吸收任意方向的位移。本部件一般装设在燃烧器入口的水平或垂直送粉管道上。规格系列DN200~DN600,系列外的规格,可向制造厂另行订货。补偿器同时吸收轴向位移X、横向位移Y.应满足X≤XO,Y≤YO.参数表中所列的轴向补偿量主要为压缩位移。疲劳寿命≥1000次。

铰链补偿器工作原理:

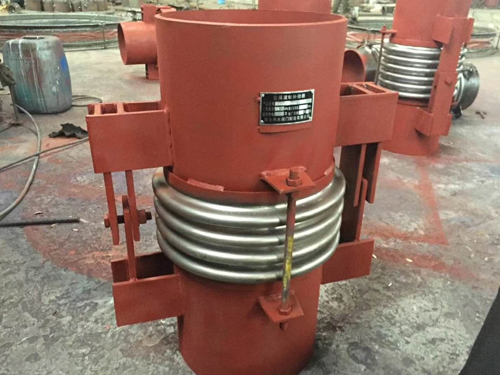

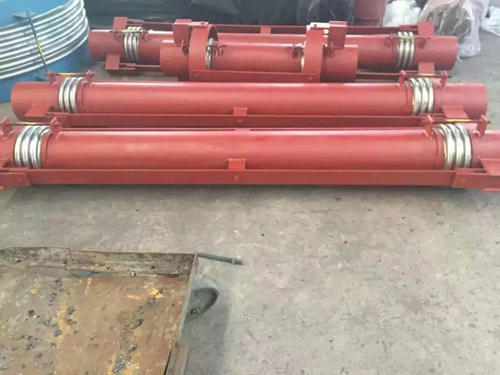

铰链补偿器是以波纹管为核心的扰性元件,在管线上可作轴向、横向和角向三个方向的补偿。

轴向象补偿器为了减少介质的自激现象,在产品内部设有内套管,在很大程度上限制了径向补偿能力,故一般仅用以吸收或补偿管道的轴向位移(如果管系中确需少量的径向位移,也可以吸收轴向、角向和任意三个方向位移的组合;铰链补偿器(也称角向补偿器),它以两个或三个补偿器配套使用(单个使用铰链补偿器没有补偿能力),用以吸收单平面内的横向变形;万向铰链(角向)波纹补偿器,由两个或三个配套使用,可吸收三维方向的变形量。

铰链补偿器安装和使用要求:

1、铰链补偿器在安装前应先检查其型号、规格及管道配置情况,   符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致,铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器,预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差,以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。

6、管系安装完毕后,应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。

7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围,应各活动部位的正常动作。

8、水压试验时,应对装有补偿器管路端部的次固定管架进行加固,使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路,要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。

9、水压试验结束后,应尽快排波壳中的积水,并将波壳内表面吹干。

10、与补偿器波纹管接触的保温材料应不含氯。

铰链补偿器安装注意事项:

1、为使铰链补偿器起到补偿作用,补偿器两端   设固定支架,防止管道受内压推力影响外移拉伸。

2、补偿器的一端(指单向补偿的直埋式补偿器死端)要靠近一端的固定支架,用补偿器的活头补偿管道。

3、根据补偿量设定两个固定支架的距离,补偿量一般不大于管径。

4、试压过程中以补偿器不得出现拉伸现象。

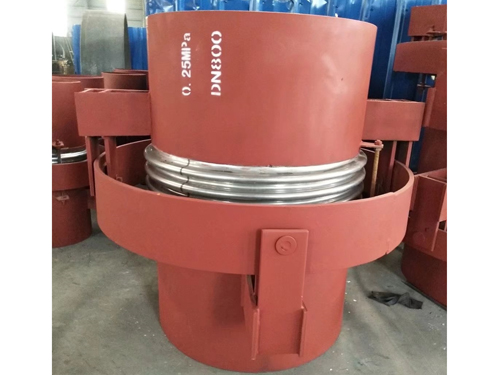

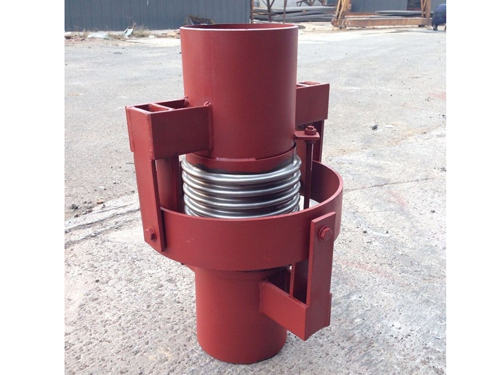

铰链补偿器结构特点:

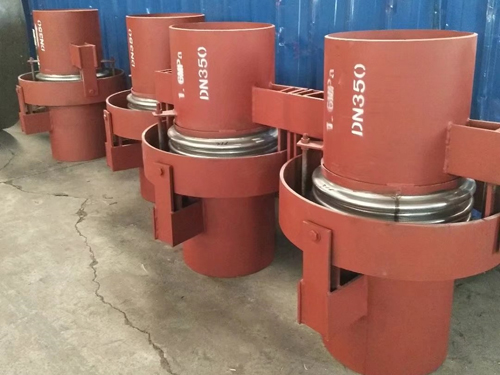

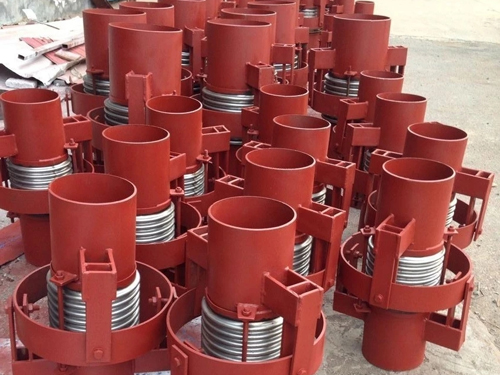

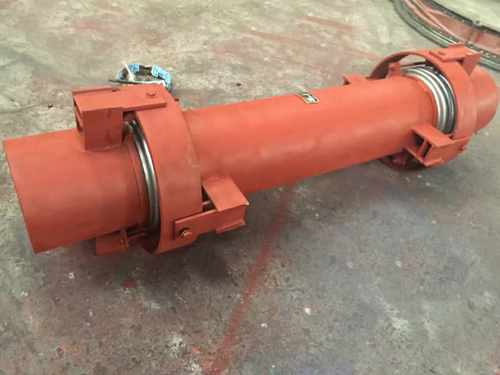

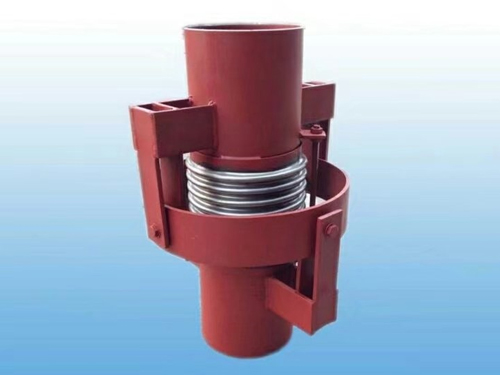

铰链补偿器有一个万向环,在万向环的周围有两对互相垂直的铰链结构,因此它能吸收任意平面的角位移。通常吸收位移时,应有两个或三个组合使用。本部件一般装设在燃烧器入口的水平或垂直送粉管道上。主要用于电厂锅炉送粉管道,吸收锅炉炉膛向下热膨胀和炉膛的横向膨胀及送粉管道的热位移。

铰链补偿器的应用范围:

1、变形与变形量大而空间位置受到限制的管道。

2、变形与位移量大而工作压力低的大直径管道。

3、需要限制接管负载的设备。

4、要求吸收或隔离高频机械震动的管道。

5、要求吸收地震或地基沉降的管道。
